Mélyhornyú golyóscsapágyak: Átfogó útmutató a típusokhoz, alkalmazásokhoz és karbantartáshoz

Bevezetés a mélyhvagynyú golyóscsapágyakba

A gépészet és a fvagygógépek világában kevés alkatrész olyan alapvető és széles körben használt, mint mélyhornyú golyóscsapágyak . Ezek a meg nem énekelt mozgáshősök számtalan eszköz szerves részét képezik, az egyszerű háztartási gépektől a bonyolult repülőgép-rendszerekig. Egyszerűségükről, sokoldalúságukról és hatékonyságukról ismertek, mélyhornyú golyóscsapágyak ezek a leggyakoribb típusok gördülőelem csapágy , a mechanikai alkatrész osztálya, amelyet a súrlódás csökkentésére és a támasztó terhelések csökkentésére terveztek.

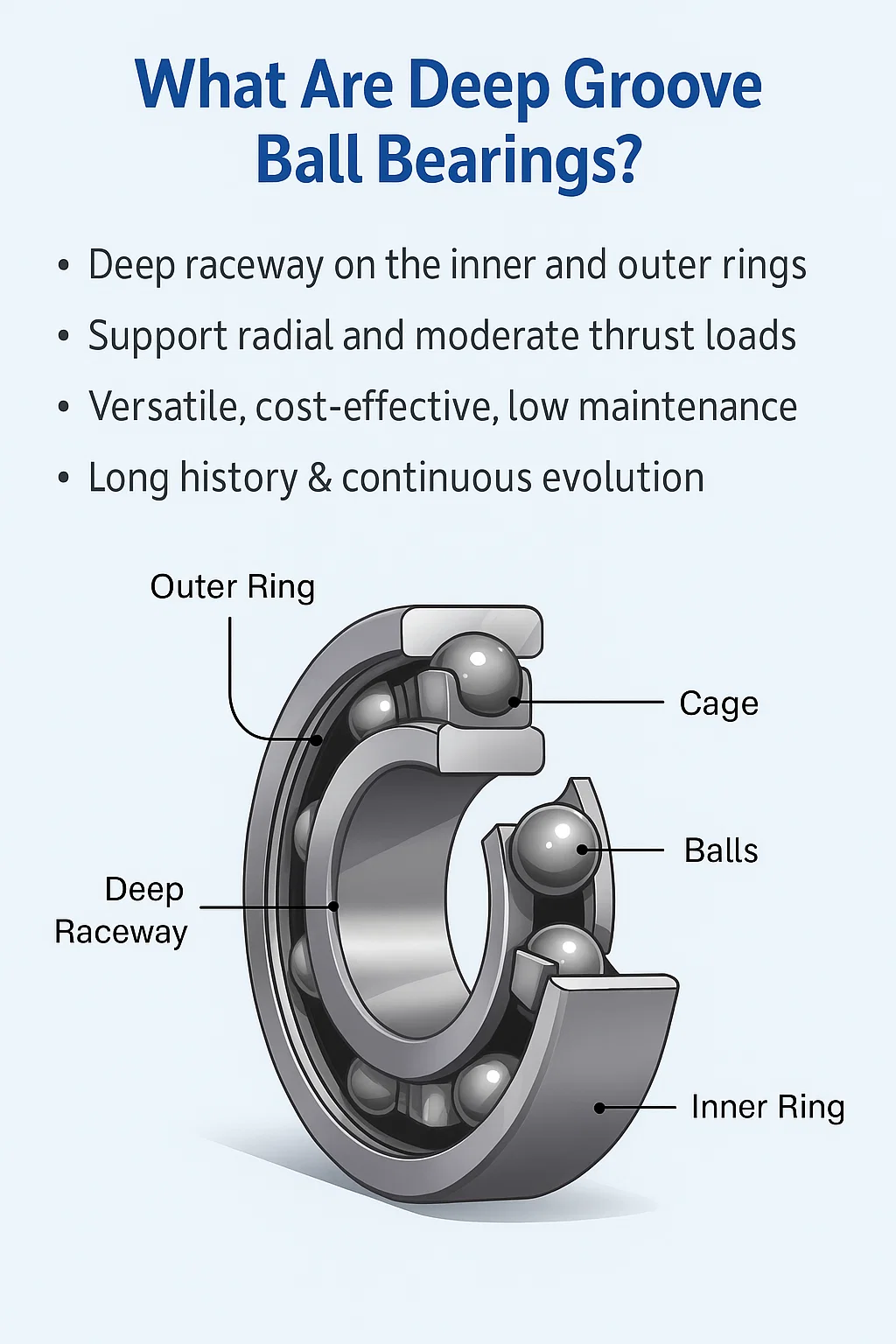

Mik azok a Deep Groove golyóscsapágyak?

A mélyhornyú golyóscsapágy egy típusa csapágy amely mély, megszakítás nélküli versenypályát tartalmaz mind a belső, mind a külső gyűrűn. Ennek a versenypályának a sugara valamivel nagyobb, mint a golyóké, ami lehetővé teszi a csapágy mindkettőt kezelni radiális terhelés (a tengelyre merőleges erő) és mérsékelt tolóerő or axiális terhelés (a tengellyel párhuzamos erő). Az alapelemek közé tartozik egy belső gyűrű, egy külső gyűrű, egy precíziós készlet golyóscsapágyak , és egy ketrec, hogy a labdákat megfelelően elhelyezzék és irányítsák. Ez a kialakítás egyenletes és hatékony forgást biztosít, minimalizálva a súrlódást és az energiaveszteséget.

Főbb jellemzők és előnyök

A széles körben elterjedt használata mélyhornyú golyóscsapágyak kivételes jellemzőikről és előnyeikről tanúskodik.

• Sokoldalúság: Egyedülálló versenypálya kialakításuk lehetővé teszi, hogy mindkettőt hatékonyan támogassák radiális terhelés és jelentős mértékben tolóerő , így széles körben alkalmasak csapágy applications .

• Nagy sebességű képesség: Alacsony súrlódási együtthatóval ezek csapágys ideálisak nagy sebességű működéshez.

• Költséghatékonyság: Az egyik legszélesebb körben gyártott termék csapágy types , ami magas szintű szabványosítást és alacsonyabb költségeket jelent más specialitásokhoz képest csapágys .

• Alacsony karbantartási igény: Sokan mélyhornyú golyóscsapágyak tömített vagy árnyékolt változatban kaphatók, élettartamra előkenve, alig vagy egyáltalán nem igényelnek csapágy maintenance .

• Csendes működés: Precíziós kialakításuk egyenletes forgást biztosít, ami alacsony zaj- és rezgésszintet eredményez.

Rövid történelem és evolúció

A gördülő elemek súrlódáscsökkentésre való felhasználásának koncepciója évszázadokra nyúlik vissza, a korai terveket Leonardo da Vinci vázolta fel. Azonban a modern golyóscsapágy mint tudjuk, az ipari forradalom idején kezdett formát ölteni, ahogy a hatékonyabb gépek iránti igény nőtt. A mélyhornyú golyóscsapágy A tervezés a 19. század végén és a 20. század elején volt úttörő, a kulcsfontosságú innovációk a versenypálya geometriájára és a gyártási precizitásra összpontosítottak. Idővel előrelépések a csapágy materials , kenés , és a gyártási technikák nagyobb terhelhetőséget, megnövelt sebességet és meghosszabbított élettartamot tettek lehetővé, így azok a robusztus és megbízható alkatrészek, mint ma. Ez az evolúció megszilárdította pozíciójukat szinte minden iparágban nélkülözhetetlen elemként.

A mélyhornyú golyóscsapágyak típusai

Miközben minden mélyhornyú golyóscsapágyak megosztják az alapvető tervezést, különféle konfigurációkban gyártják őket, hogy megfeleljenek a különböző felhasználók egyedi igényeinek csapágy applications . Megérteni ezeket a különbségeket csapágy types kulcsfontosságú az adott feladathoz megfelelő komponens kiválasztásához. A fő különbségek a golyósorok számában és az alkalmazott tömítés vagy árnyékolás típusában rejlenek.

Egysoros mélyhornyú golyóscsapágyak

Ez a legszélesebb körben használt és legismertebb golyóscsapágy típus . Ahogy a nevük is sugallja, egyetlen sorral rendelkeznek golyóscsapágyak a belső és a külső gyűrűk között. Egysoros csapágys rendkívül sokoldalúak, jelentősek kezelésére képesek radiális terhelés és mély futópálya-barázdáik miatt mérsékelt tolóerő mindkét irányban. Robusztus és egyszerű kialakításuknak köszönhetően számos felhasználási területre alkalmasak, az elektromos motoroktól és autóalkatrészektől az elektromos szerszámokig és háztartási gépekig. Alacsony súrlódásuk és nagy sebességük kiváló választássá teszik a legtöbb általános célú felhasználásra. csapágy applications .

Kétsoros mélyhornyú golyóscsapágyak

Mert alkalmazások amelyek nagyobb teherbírást és merevséget igényelnek, mint egy sor csapágy nyújthat, a dupla sor mélyhornyú golyóscsapágy az ideális megoldás. Lényegében két egysoros csapágys egyetlen egységbe egyesítve, ez típus két párhuzamos golyósort tartalmaz. A kétsoros kialakítás jelentősen megnöveli a csapágy's radiális és axiális teherbírás. A szélesebb támasztóalap nagyobb stabilitást és merevséget is biztosít, így különösen hatékonyak olyan esetekben, amikor a tengelyt szilárdan a helyén kell tartani. Bár nagyobbak és speciálisabbak, kiváló választás nagy teherbírású gépekhez, mezőgazdasági berendezésekhez és ipari szivattyúkhoz, ahol a nagy terhelés melletti teljesítmény elsődleges.

Miniatűr golyóscsapágyak

Miniatűr golyóscsapágyak szakosodottak típus -ból mélyhornyú golyóscsapágy nagyon kis méreteik határozzák meg, 30 mm-nél kisebb külső átmérővel. Apró méretük ellenére ugyanolyan magasra tervezték őket specifikációk mint nagyobb társaik. Ezeket csapágys kritikus alkotóelemei a precíziós műszereknek és berendezéseknek, ahol rendkívül korlátozott a hely. Gyakori alkalmazások ide tartoznak a fogászati fúrók, robotika, orvosi műszerek, számítógépes ventilátorok és más kis méretű mechanikai eszközök. Kialakításuk az alacsony súrlódást és a zökkenőmentes működést helyezi előtérbe, így a miniatűr, nagy sebességű és precíziós rendszerek létfontosságú részévé válik.

Nyitott, árnyékolt és tömített csapágyak

A belső alkatrészek védelme és a kenés mindenekelőtt a hosszú élettartam és a teljesítmény szempontjából csapágy . Mély hornyú golyóscsapágyak három elsődleges védelmi konfigurációban kapható:

• Nyitott csapágyak: Ez az alap típus nincs tömítése vagy pajzsa. A belső komponensek szabaddá válnak, ami előnyös a alkalmazások ahol a csapágy rendszeresen meg van kenve külső forrásból származó olajjal vagy zsírral, vagy tiszta környezetben működik. A legkisebb súrlódást kínálják, és a legnagyobb sebességre képesek.

• Árnyékolt csapágyak: "Z" (egy pajzshoz) vagy "ZZ" (két pajzshoz) jelölve ezek csapágys A külső gyűrűbe nyomott, érintésmentes fém pajzsok vannak. Ezek a pajzsok megakadályozzák a nagy részecskék bejutását csapágy miközben némi kenőanyagot enged ki, és valamivel magasabb sebességkorlátozást kínál, mint a tömített csapágyak. Minimális szennyezettségű környezetekhez alkalmasak.

• Tömített csapágyak: Ezek az "RS" (egy gumitömítéshez) vagy a "2RS" (két gumitömítéshez) jelöléssel vannak ellátva. csapágys rugalmas gumi ajakos tömítéssel rendelkeznek, amely érintkezik a belső gyűrűvel. Ez a kialakítás kiváló védelmet nyújt mind a szilárd szennyeződések, mind a nedvesség ellen. Élethosszig tartó zsírral vannak előkenve, és népszerű választás csapágy applications poros vagy nedves környezetben. A kompromisszum az enyhén megnövekedett súrlódás, ami alacsonyabb sebességkorlátozást eredményez a nyitott vagy árnyékolt változatokhoz képest csapágys .

Megérteni ezeket a különböző csapágy types és sajátosságaik az első lépés a sikeres telepítés és hosszú, megbízható élettartam.

A mélyhornyú golyóscsapágyak alkalmazásai

Sokoldalúsága és megbízhatósága mélyhornyú golyóscsapágyak gyakorlatilag minden forgó gépekre támaszkodó iparág sarokkövévé tegye őket. A nehézipari berendezésektől a mindennapi fogyasztási cikkekig ezeket az alapvető alkatrészeket úgy tervezték, hogy a legkülönfélébb környezetben működjenek. Az alábbiakban néhány a legjelentősebb csapágy applications ahol egyedi tulajdonságaikat kihasználják az optimális teljesítmény érdekében.

Autóipar

Az autóipar jelentős fogyasztója mélyhornyú golyóscsapágyak . Nélkülözhetetlenek a jármű számos forgó alkatrészének zökkenőmentes és hatékony működéséhez. Kerékagyakban találhatók, ahol megtartják a jármű súlyát, és biztosítják a kerék szabad forgását minimális súrlódás mellett. A sebességváltókban és a generátorokban is kulcsfontosságúak, ahol nagy sebességgel és kombinálva kezelik radiális terhelés és tolóerő működés közben keletkezik. Tartósság és hosszú élettartam specifikációk -ból golyóscsapágyak létfontosságúak a jármű megbízhatóságának és biztonságának biztosításához több ezer mérföldön keresztül.

Elektromos motorok

Villanymotorok, ipari és háztartási igáslovak alkalmazások , nagymértékben támaszkodik mélyhornyú golyóscsapágyak a forgórész tengelyének alátámasztására. A csapágys lehetővé teszi a tengely nagy sebességű forgását minimális energiaveszteséggel. Alacsony súrlódásuk és csendes működésük különösen fontos az elektromos motoroknál, mivel hozzájárulnak a motor általános hatékonyságához és zajcsökkentéséhez. Akár egy kis ventilátormotorban, akár egy nagy ipari motorban gyári berendezésekhez, a teljesítmény a csapágy közvetlenül befolyásolja a motor élettartamát és teljesítményét.

Szivattyúk és kompresszorok

Szivattyúkban és kompresszorokban, mélyhornyú golyóscsapágyak kritikus fontosságúak a forgó tengelyek megtámasztásához, amelyek folyadékokat mozgatnak vagy gázokat sűrítenek. Ezeket alkalmazások -bólten involve high speeds and significant radiális terhelés a járókeréktől vagy a dugattyútól. A csapágys elég robusztusnak kell lennie ahhoz, hogy ellenálljon ezeknek az erőknek, miközben megtartja a pontos beállítást a kopás és elszakadás elkerülése érdekében. Megbízhatóságuk ezekben a nehéz körülmények között biztosítja a folyadékkezelő rendszerek egyenletes és hatékony teljesítményét a HVAC egységekben, az ipari folyamatokban és a vízkezelő üzemekben.

Háztartási gépek és elektromos kéziszerszámok

A modern élet kényelmét gyakran kis villanymotorok hajtják, amelyek mindegyike használatos mélyhornyú golyóscsapágyak . A mosógép dobjától a porszívó belső mechanizmusaiig ezek csapágys lehetővé teszi a mozgó alkatrészek csendes és egyenletes forgását. Az elektromos szerszámokban, például fúrókban, fűrészekben és csiszolókban is megtalálhatók, ahol ki kell bírniuk a rázkódtató erőket és a nagy működési sebességet. Az alacsony karbantartás követelményei a lezárt golyóscsapágyak ideálissá teszik azokat a fogyasztói termékekhez, ahol kenés és servicing are not typically part of the user's routine.

Repülőgép

A repülőgépiparban hihetetlenül nagy a tét, és minden alkatrész megbízhatósága a legfontosabb. Mély hornyú golyóscsapágyak kritikusban használatosak alkalmazások a repülésvezérlő rendszerektől és a futóművektől a hajtóműtartozékokig. Ezeket csapágys rendkívül precízen gyártják specifikációk és are often made from specialized materials to perform under extreme temperatures and pressures. While the principles of a standard csapágy alkalmazni, a minőség és csapágy materials Az űrrepülésben használt termékek abszolút megbízhatóságra vannak szabva, bizonyítva az ebbe az alapvető összetevőbe vetett hatalmas bizalmat.

A mélyhornyú golyóscsapágyakban használt anyagok

A teljesítmény és a hosszú élettartam a mélyhornyú golyóscsapágy alapvetően meghatározzák a csapágy materials felépítésénél használták. Míg az alapvető kialakítás a csapágy állésó marad, a gyűrűk, labdák és a ketrec anyagának megválasztása az adott személy igényeihez igazodik. alkalmazás , beleértve a terhelést, a sebességet, a hőmérsékletet és a környezeti tényezőket.

Króm acél

Mert the vast majority of csapágy applications , króm acél a belső és külső gyűrűk stésard anyaga, valamint a golyóscsapágyak magukat. Ez az anyag, jellemzően magas széntartalmú krómacél (például AISI 52100), kivételes egyensúlyt kínál a keménység, a kopásállóság és a kifáradási szilárdság között. Hőkezelve körülbelül 60-64 HRC Rockwell-keménységet ér el, így hihetetlenül tartós és ellenáll a magas igénybevételnek. radiális terhelés és tolóerő . A megbízhatóság és a költséghatékonyság króm acél általános célú választássá tették mélyhornyú golyóscsapágyak számtalan iparágban.

Rozsdamentes acél

Amikor a csapágy korrozív környezetben kell működnie, például élelmiszer-feldolgozásban, orvosi berendezésekben vagy tengeren alkalmazások , rozsdamentes acél az előnyben részesített anyag. Rozsdamentes acél csapágyak magas krómtartalmú ötvözetekből (például AISI 440C) készülnek, amelyek kiválóan ellenállnak a nedvességnek, vegyszereknek és rozsdának. Bár nem olyan nehéz, mint króm acél , amelyek valamivel alacsonyabb dinamikus teherbírást eredményezhetnek, kiváló korrózióállóságuk kritikus előnyt jelent. Ez elengedhetetlen összetevőjévé teszi őket alkalmazások ahol a higiénia és a vegyi tisztítószerekkel szembeni ellenállás nem alku tárgya.

Kerámia anyagok

Mert high-performance, specialized csapágy applications , kerámia anyagok jelentős technológiai ugrást jelentenek. Ezeket csapágys jellemzően golyókból készült anyagokat mint a szilícium-nitrid ( $S{i}_3{N}_4$ ) vagy cirkónia ( $Zr{O}_2$ ), amelyeket gyakran acélgyűrűkkel párosítanak, hogy „hibrid”-et hozzanak létre csapágy ." Az előnyei kerámia csapágyak jelentősek: lényegesen könnyebbek, mint az acél, nem mágnesesek és ellenállnak a korróziónak. Nagy merevségük és kisebb hőtágulásuk nagyobb pontosságot tesz lehetővé, és lehetővé teszi, hogy sokkal nagyobb sebességen és hőmérsékleten, minimálisan működjenek. kenés . Miközben páratlan teljesítményt kínál, a magas költségek kerámia anyagok azt jelenti, hogy elsősorban a kritikus alkalmazások mint például a repülés, a motorsport és a speciális nagysebességű gépek.

Ketrecek: acél, sárgaréz és poliamid

A csapágy's A ketrec, más néven rögzítő, a golyók szétválasztásának és a versenypályán való egyenletes vezetésének kulcsfontosságú funkcióját tölti be. A ketrec anyagát a sebesség, a hőmérséklet és a kenési követelmények alapján választják ki.

• Préselt acél ketrecek: A most common típus , ezek fémlemezből bélyegzettek, robusztusak, tartósak és gazdaságosak. A legtöbb általános célra alkalmasak csapágy applications .

• Megmunkált sárgaréz ketrecek: Nagyobbra használt csapágys vagy igényesebb körülmények között, sárgaréz ketrecek erősebbek és stabilabbak magas hőmérsékleten és sebességen. Jobb teljesítményt nyújtanak alkalmazások szegényekkel kenés és are common in industrial gearboxes and pumps.

• Poliamid ketrecek (nylon): A megerősített polimerből öntött ketrecek könnyűek, rugalmasak és kiváló, alacsony súrlódási tulajdonságokkal rendelkeznek. Ideálisak nagy sebességű, alacsony zajszintű közlekedéshez alkalmazások és are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

A careful selection of these csapágy materials létfontosságú része a specifikációk folyamat, biztosítva a csapágy tökéletesen illeszkedik rendeltetéséhez és környezetéhez.

A terhelhetőség és a sebesség besorolások megértése

A megfelelő választás mélyhornyú golyóscsapágy adottnak alkalmazás többet igényel a méretek ismereténél. Alapvető megértése csapágy specifications , különösen a teherbírás és a sebesség besorolása, elengedhetetlen a megbízhatóság és a hosszú élettartam biztosításához. Ezek a minősítések határozzák meg a határait csapágy's teljesítményt, és kritikus tényezők a kiválasztási folyamatban.

Radiális terhelés vs axiális terhelés

Minden csapágy úgy tervezték, hogy támogassa egy adott típus -ból force or load. Mély hornyú golyóscsapágyak különösen sokoldalúak, mert mindkettőt képesek kezelni radiális terhelés és axiális terhelés .

• Radiális terhelés: Ez az az erő, amely a tengelyre merőlegesen hat. Ez a legtöbb elsődleges terhelés mélyhornyú golyóscsapágyak úgy tervezték, hogy támogassák, mély versenypályáikkal kiváló támogatást nyújtanak ezeknek az erőknek.

• Axiális terhelés (vagy tolóerő): Ez az az erő, amely a tengellyel párhuzamosan hat. Míg egyesek csapágy types kifejezetten arra tervezték tolóerő , a mély versenypálya geometriája mélyhornyú golyóscsapágyak lehetővé teszi számukra a mérsékelt kezelést axiális terhelés mindkét irányban. Ez a kettős célú képesség ideális választássá teszi őket alkalmazások kombinált terhelési feltételekkel.

Statikus és dinamikus terhelési besorolások

A gyártók két kulcsfontosságú terhelési besorolást adnak meg csapágys , amelyek létfontosságúak csapágy applications :

• Statikus terhelési besorolás ( $C_0$ ): A static load rating represents the maximum load a stationary csapágy kibírja anélkül, hogy maradandó deformációt okozna a versenypályákon ill golyóscsapágyak . Ennek az értéknek a túllépése akár egy pillanatra is benyomódásokhoz vezethet, és jelentősen csökkentheti a csapágy's jövőbeli teljesítmény és élettartam. Ez az értékelés döntő fontosságú alkalmazások hol csapágys nagy terhelésnek vannak kitéve pihenés közben, például egy daru, amely nagy súlyt támaszt meg emelés előtt.

• Dinamikus terhelési besorolás ( $C$ ): A dynamic load rating is the most critical factor for csapágys amelyek forgás közben működnek. Állandóként van meghatározva radiális terhelés hogy egy csoport azonos csapágys egymillió fordulatot is kibír, mire 90%-uk az anyagi fáradtság első jeleit mutatja. Ezt a minősítést használják a csapágy életszámítási képlet, $L_{10}=(C/P{)}^3$ , hol $L_{10}$ a névleges élettartam milliónyi fordulatban, $C$ a dinamikus terhelési besorolás, és $P$ az egyenértékű dinamikus terhelés. Ez a kapcsolat rávilágít egy alapvető elvre csapágy maintenance : az üzemi terhelés kismértékű csökkentése drámaian hosszabb ideig tarthat csapágy életet.

Sebesség-besorolások (RPM-korlátok)

A csapágy's a fordulatszám-besorolás jellemzően percenkénti fordulatszámban (RPM) kifejezve azt a maximális sebességet jelzi, amelyen biztonságosan tud működni anélkül, hogy túlzott hőt termelne, ami idő előtti felmelegedéshez vezethet. csapágy failure . A sebességkorlátozás nem fix érték, hanem több tényező is befolyásolja:

• Kenés: A típus és method of kenés (zsír vs. olaj) jelentős hatással vannak a fordulatszám kapacitására. Olaj kenés általában nagyobb sebességet tesz lehetővé, mint a zsír.

• Csapágy kialakítás: Ahogy korábban megbeszéltük, csapágy types kisebb súrlódású, például nyitott vagy árnyékolt csapágys , nagyobb sebességgel bírnak, mint tömített társaik (2RS), az érintkezőtömítések csökkentett ellenállása miatt.

• Terhelés és hőmérséklet: A nagyobb terhelés és a magasabb üzemi hőmérséklet több hőt termel, ami alacsonyabb működési sebességet tehet szükségessé a hőkárosodás elkerülése érdekében. csapágy és its lubricant.

Ezeket alaposan átgondolva specifikációk , a mérnökök kiválaszthatják a mélyhornyú golyóscsapágy amely nemcsak a tervezés fizikai korlátaihoz illeszkedik, hanem megfelel a hosszú és megbízható élettartam érdekében a szigorú teljesítménykövetelményeknek is.

Telepítés és kezelés

A performance and service life of a mélyhornyú golyóscsapágy erősen függenek a helyestől telepítés és handling. Even a high-quality csapágy idő előtt szenvedhet csapágy failure ha nincs megfelelően felszerelve. alatt bevált gyakorlatok követése telepítés ugyanolyan fontos, mint a megfelelő kiválasztása típus és specifikációk az ön számára alkalmazás .

Megfelelő szerelési technikák

A fundamental rule of csapágy installation csak a préselés alatt álló gyűrűre kell erőt kifejteni. Ha nem a megfelelő gyűrűre fejt ki erőt, a terhelés a gyűrűn keresztül továbbítható golyóscsapágyak , károsítja a versenyutakat és jelentősen csökkenti a csapágy’s életet. Három alapvető szerelési mód létezik:

• Mechanikus szerelés: Mert small to medium-sized csapágys , ez a leggyakoribb módszer. Ez magában foglalja egy rögzítő hüvely és egy kalapács vagy egy mechanikus prés használatát. A hüvely egyenletesen osztja el az erőt a gyűrű körül. Ha a csapágy tengelyre van felszerelve, az erőt a belső gyűrűre kell kifejteni. Ha a ház furatába szerelik, az erőt a külső gyűrűre kell kifejteni.

• Hidraulikus szerelés: Mert larger csapágys , a hidraulikus prés ellenőrzött és egyenletes erőt biztosít, minimálisra csökkentve a sérülés kockázatát. A nyomás pontosan szabályozható, biztosítva a csapágy megfelelően illeszkedik, anélkül, hogy az alkatrészeket túlzottan megfeszítené.

• Armal Mounting (Heating): Ez a legbiztonságosabb és leginkább ajánlott módszer csapágy installation . Fűtésével a csapágy (jellemzően 80-100°C hőmérsékletig) a belső gyűrű kitágul, így könnyen rácsúszhat a tengelyre. Ez a módszer kiküszöböli az erőteljes behatás szükségességét, védve a csapágy sérüléstől. Speciális indukciós melegítőket vagy szabályozott olajfürdőket használnak az egyenletes és biztonságos fűtés érdekében.

Szükséges eszközök

A megfelelő eszközök megléte elengedhetetlen a gördülékeny és sikeres működéshez telepítés . A legfontosabb eszközök a következők:

• Csapágyhúzók: A régiek biztonságos és roncsolásmentes eltávolítására szolgál csapágys .

• Szerelőszerszámkészletek: Ase kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different csapágy méretek.

• Indukciós fűtőtestek vagy fűtőlapok: Mert the thermal telepítés módszerrel ezek az eszközök biztonságos és ellenőrzött módot biztosítanak a melegítésre csapágy egyenletesen.

• Precíziós mérőeszközök: Mikrométereket és féknyergeket használnak a tengely és a ház méreteinek ellenőrzésére a megfelelő illeszkedés és hézag biztosítása érdekében.

A gyakori telepítési hibák elkerülése

Gondatlanság közben telepítés a koraszülöttség egyik vezető oka csapágy failure . Vegye figyelembe az alábbi gyakori hibákat:

• Helytelen erő alkalmazása: A most frequent error is applying impact force to the outer ring when fitting a csapágy aknához, vagy fordítva. Ez Brinellinghez (bemélyedések a versenypályán) vezethet, ami drasztikusan lerövidíti a csapágy’s élettartama és azonnali állapothoz vezethet csapágy failure .

• Szennyeződés: A szennyeződés, por és egyéb szennyeződések a csapágy’s legrosszabb ellenség. Még a mikroszkopikus részecskék is kopást és károsodást okozhatnak. Mindig tiszta környezetben dolgozzon, és tiszta eszközöket használjon.

• Túlmelegedés: Fűtés a csapágy Az ajánlott hőmérséklet felett tartósan megváltoztathatja az acél keménységét, ami szilárdság- és potenciálvesztéshez vezethet csapágy failure .

• Nem megfelelő illeszkedés használata: An telepítés túl szoros illeszkedés a tengelyen vagy a házon csökkentheti a csapágy’s belső hézag, ami túlzott előterhelést és hőt okoz. Ellenkezőleg, a laza illeszkedés tengelykúszáshoz és korrózióhoz vezethet. Mindig ellenőrizze specifikációk és tolerances.

• Nem megfelelő kenés: Miközben kenés saját témája, rosszat használ típus vagy kenőanyag mennyisége közben telepítés kritikus hiba lehet. Mindig kövesse a gyártó ajánlásait.

Helyes telepítés kritikus lépése a csapágy maintenance életciklus. Ha időt szán a megfelelő eszközök és technikák használatára, az garantálja, hogy Ön mélyhornyú golyóscsapágyak teljes potenciáljukat kihasználva hosszú, megbízható élettartamot biztosítanak.

Kenés

Megfelelő után telepítés , hatékony kenés az egyetlen legfontosabb tényező a hosszú távú egészség és teljesítmény szempontjából mélyhornyú golyóscsapágy . Valójában az összes jelentős százaléka csapágy failure közvetlenül a helytelennek tudható be kenés , akár a helytelenség miatt típus -ból lubricant, insufficient quantity, or contamination. Csapágy karbantartás szilárd anyag nélkül hiányos kenés tervet.

A kenés jelentősége

Kenés számos kritikus funkciót lát el, amelyek biztosítják a csapágy hatékonyan és megbízhatóan működik:

• Csökkenti a súrlódást: A primary role of kenés célja, hogy vékony filmet képezzen a gördülő elemek (a golyók) és a futópályák között. Ez a fólia megakadályozza a fém-fém közvetlen érintkezést, drasztikusan csökkentve a súrlódást, a hőképződést és a kopást.

• Kopás elleni védelem: Gát létrehozásával, kenés Megakadályozza az apró részecskék által okozott felületi kifáradást és kopást. Ezenkívül védi a csapágy felületek a korróziótól.

• Elvezeti a hőt: Mint a csapágy működik, hőt termel. A kenőanyag segít elvezetni ezt a hőt a kritikus felületekről, megelőzve a hőkárosodást csapágy és extending its service life.

• Szennyezőanyagok elleni tömítések: Amellett, hogy a tömítések vagy pajzsok a csapágy maga a kenőanyag (különösen a zsír) másodlagos gátként működik, megakadályozva a por, szennyeződés és nedvesség bejutását, amelyek egyébként jelentős károkat okozhatnak.

A kenőanyagok típusai (zsír, olaj)

A choice between grease and oil as a lubricant depends heavily on the csapágy's működési feltételek, specifikációk , és alkalmazás .

• Zsír: A zsír a leggyakoribb kenőanyag mélyhornyú golyóscsapágyak . Ez egy félszilárd anyag, amelyet egy alapolaj és egy sűrítőanyag kombinálásával állítanak elő. Fő előnye, hogy a helyén marad, kiváló tömítési tulajdonságokat biztosít, és ritkábban igényel újratöltést. kenés . Ez ideális választássá teszi csapágys amelyek élettartamra le vannak zárva (2RS, ZZ). Azonban a zsír kavargása nagyon nagy fordulatszámon hőt termelhet, és általában nem ajánlott rendkívül magas fordulatszámon. alkalmazások .

• Olaj: Olaj kenés jellemzően nagy sebességű, magas hőmérsékletű vagy nagy terhelés esetén használatos alkalmazások hol a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred típus központosított rendszerekhez kenés rendszer, ahol folyamatosan lehet olajat betáplálni és szűrni. A fő hátrány az, hogy bonyolultabb tömítési elrendezésekre van szükség a szivárgás megakadályozása érdekében.

Kenés Intervals

Általános tévhit az, hogy csapágys karbantartásmentesek. Miközben le van zárva csapágys meghatározott élettartamra tervezték, a legtöbb egyéb csapágy types időszakonként újra kell kenés a kenőanyag pótlására és a régi, szennyezett zsír eltávolítására. A helyes intervallum meghatározása kulcsfontosságú, és a következőktől függ:

• Működési feltételek: A csapágy nagy sebességgel, magas hőmérsékleten vagy nehéz körülmények között működik radiális terhelés gyakrabban lesz szükség kenés mint egy alacsony sebességű, alacsony terhelésű alkalmazás .

• Környezet: A nedvességgel, porral vagy szennyeződéssel teli, ellenséges környezetben gyakoribb használat szükséges csapágy maintenance a szennyeződések kiöblítésére.

• Gyártói ajánlások: Mindig konzultáljon a csapágy a gyártó speciális műszaki útmutatói kenés intervallumok alapján a csapágy type és specifikációk .

Ugyanilyen fontos a túlkenés elkerülése. Kitöltés a csapágy a túl sok zsírt tartalmazó üreg nyomásnövekedést okozhat, ami a tömítés károsodásához és a kavarásból származó hőképződés növekedéséhez vezethet, ami végső soron idő előtti csapágy failure . A megfelelő mennyiség jellemzően a belsejében lévő szabad hely 30-50%-át tölti ki csapágy ház.

Karbantartás és hibaelhárítás

Egy proaktív csapágy maintenance program kulcsfontosságú a váratlan leállások megelőzésében és a berendezés élettartamának meghosszabbításában. Miközben mélyhornyú golyóscsapágyak robusztusak, nem védettek a kopással szemben. Rendszeres ellenőrzés és a közös alapos ismerete csapágy failure módok segíthetnek azonosítani és megoldani a problémákat, mielőtt azok költséges javításhoz vezetnének.

Rendszeres ellenőrzés

A rutinellenőrzések jelentik az első védelmi vonalat csapágy failure . A vizuális és hallható ellenőrzések gyakran korán felfedik a problémát.

• Szemrevételezés: Keresse a sérülés jeleit a csapágy vagy a környező alkatrészeket. Ellenőrizze, hogy nincs-e szivárgó vagy elszíneződött zsír, ami túlmelegedést jelezhet. A rozsda vagy korrózió jelenléte a tengelyen vagy a házon a nedvesség behatolásának egyértelmű jele.

• Hangos és tapintható ellenőrzés: Egy egészséges csapágy simán és csendesen kell működnie. Egy gyakorlott fül képes észlelni a szokatlan hangokat, például csikorgást, kattogást vagy zörgést, amelyek gyakran belső sérülést vagy szennyeződést jeleznek. A mechanikus sztetoszkóp segíthet a zaj forrásának pontos meghatározásában. Hasonlóképpen, a magas hőmérséklet (a normál üzemi hőmérséklethez képest) piros zászlót jelenthet a következő problémák esetén kenés vagy túlterhelés. A rezgéselemző eszközök pontosabb diagnózist is nyújthatnak azáltal, hogy meghatározott hibagyakoriságokat azonosítanak.

Tisztítási eljárások

Mert open mélyhornyú golyóscsapágyak amelyek nincsenek lezárva, rendszeres tisztítás és újra kenés a rutin részei csapágy maintenance .

• Tisztítás: A csapágy óvatosan ki kell venni belőle alkalmazás és cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The csapágy be kell áztatni és fel kell keverni, hogy a régi, szennyezett zsírt eltávolítsák. Soha ne forgass a csapágy sűrített levegővel, mivel ez extrém sebességgel foroghat és károsíthatja a versenypályákat ill golyóscsapágyak .

• Szárítás és újrakenés: Tisztítás után a csapágy teljesen meg kell szárítani a korrózió elkerülése érdekében. Miután megszáradt, azonnal újra kell kenni a megfelelő mennyiséggel és típus -ból grease as specified by the manufacturer. It is important to remember that sealed or shielded csapágys (ZZ vagy 2RS) jellemzően "élettartamra kenik", és nem nyitásra, tisztításra vagy újrakenésre tervezték.

Gyakori hibamódok

A kiváltó ok megértése a csapágy failure ez a legfontosabb lépés hibaelhárítás .

• Fáradtság: A most common form of csapágy failure anyagi kimerültség, amely a versenypályákon hámlásban vagy kiválásban nyilvánul meg. Ez annak a jele, hogy a csapágy kiszámított élettartama végéhez ért, ami az elviselt több millió igénybevételi ciklus eredménye.

• Szennyeződés: A koptató részecskék, mint a szennyeződés, a por és a fémforgács felelősek a koraszülés nagy százalékáért. csapágy failure . Apró bemélyedéseket okoznak a versenypályákon és golyóscsapágyak , ami gyors kopáshoz és "csiszoló" zajhoz vezet.

• Nem megfelelő kenés: túl- és alul- kenés okozhat a csapágy megbukni. A kenőanyag hiánya fém-fém érintkezéshez és túlzott kopáshoz vezet, míg a túl sok zsír hőfelhalmozódást és a tömítés károsodását okozhatja.

• Korrózió: Rozsda és korrózió a felületen csapágy a felületeket jellemzően víz vagy korrozív vegyszerek okozzák. Ez gödrösödéshez vezethet, ami megzavarja a sima futópálya felületet és felgyorsítja a kopást.

• Nem megfelelő telepítés: Amint azt korábban tárgyaltuk, az erő helytelen alkalmazása közben telepítés károkat okozhat, például Brinellinget, ami idő előtti elváltozásokhoz vezethet csapágy failure és noise.

Hibaelhárítási tippek

Itt van egy gyors útmutató hibaelhárítás gyakori csapágy kérdések:

Ezek beépítésével csapágy maintenance gyakorlatokkal jelentősen meghosszabbíthatja az Ön életét mélyhornyú golyóscsapágyak és prevent unexpected mechanical breakdowns.

A megfelelő mélyhornyú golyóscsapágy kiválasztása

A megfelelő kiválasztása mélyhornyú golyóscsapágy új kialakításhoz vagy cseréhez alkalmazás kritikus lépés, amely szintetizálja az összes eddig lefedett tudást. A helyes választás biztosítja az optimális teljesítményt, megbízhatóságot és hosszú élettartamot. Nem megfelelő specifikációk , viszont idő előtti csapágy failure és costly downtime. Here are the key factors to consider in the selection process.

Figyelembe veendő tényezők (terhelés, sebesség, hőmérséklet)

A demands of the csapágy application gondosan elemezni kell, hogy megfeleljenek a csapágy's képességeit.

• Betöltés: A most fundamental consideration is the force the csapágy támogatnia kell majd. Meg kell határoznia mindkettőt radiális terhelés és the tolóerő hogy a csapágy alá lesz vetve. A dinamikus terhelési besorolás ( $C$ ) a kiválasztottak közül csapágy elegendőnek kell lennie a szükséges élettartam biztosításához a számított egyenértékű dinamikus terhelés mellett. Hasonlóképpen a statikus terhelési névleges ( $C_0$ ) értéket nem szabad túllépni, különösen a alkalmazások hol a high load is applied while the csapágy álló helyzetben van. Ez az, ahol a részletes megértése a csapágy életképlet ( $L_{10}=(C/P{)}^3$ ) felbecsülhetetlen értékűvé válik.

• Sebesség: A maximum operating speed of the shaft must be well within the csapágy's RPM-korlát. Nagy sebesség szükséges csapágys alacsony súrlódású, például nyitott vagy árnyékolt csapágys , és often necessitate a different típus -ból kenés , mint például az olaj, amely hatékonyabban tudja elvezetni a hőt, mint a zsír. A csapágy sebességhatár feletti működésre kényszerül, gyorsan túlmelegszik, ami a kenőanyag lebomlásához és gyors üteméhez vezet csapágy failure .

• Hőmérséklet: A operating temperature of the alkalmazás kulcsfontosságú a megfelelő kiválasztásához csapágy materials és lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature alkalmazások , speciális kenőanyagok és csapágy types magas hőmérsékletű ketrecekkel (például sárgaréz) ill kerámia anyagok szükséges lehet.

Csapágyméret és hézag

Ha a teljesítménykövetelmények teljesülnek, a fizikai specifikációk foglalkozni kell.

• Méret: A standard dimensions of a mélyhornyú golyóscsapágy a furat (belső átmérő), a külső átmérő és a szélesség. Ezeket a méreteket pontosan a tengelyhez és a ház furatához kell igazítani a megfelelő illeszkedés érdekében. A szoros illeszkedés előfeszítést hozhat létre, amely csökkenti a belső hézagot, míg a laza illeszkedés a tengely kúszásához és a korrózióhoz vezethet.

• Belső engedély: Ez a kis játék vagy "lazaság" a belső gyűrű, a labdák és a külső gyűrű között. Ez egy kritikus specifikáció amely befolyásolja a csapágy's teljesítményt és életet. A szabványos hézag, amelyet C0-nak jelölnek, a legtöbb általános használatra alkalmas csapágy applications . Különleges feltételek esetén azonban eltérő távolságra lehet szükség: a csapágy C3 hézag esetén nagyobb a belső játék, ami előnyös alkalmazások nagy sebességgel vagy hőmérséklettel, ahol a hőtágulás tényező. Ezzel szemben a C2 hézag szűkebb és használható alkalmazások nagyobb forgási pontosságot igényel.

Pontosság és tolerancia

A precision of a mélyhornyú golyóscsapágy nemzetközileg szabványosított tolerancia fokozata határozza meg.

• ABEC fokozatok: Az Egyesült Államokban az Annular Bearing Engineers' Committee (ABEC) osztályokat állapít meg, amelyek meghatározzák a csapágy méretpontosságát és forgási tűrését. csapágys . A fokozatok 1-től (a legalacsonyabb pontosság) 9-ig (a legnagyobb pontosság) terjednek.

• Alkalmazás-specifikus igények: Szabványos ABEC 1 csapágy a legtöbb általános ipari használatra alkalmas csapágy applications , például elektromos motorok vagy szivattyúk. Azonban azért alkalmazások amelyek rendkívül alacsony zajszintet és nagy forgási pontosságot igényelnek, mint például szerszámgépek orsói vagy precíziós műszerek, magasabb minőségű, mint az ABEC 3 vagy 5 használatos. Fontos megjegyezni, hogy a nagyobb pontosság lényegesen magasabb költséggel jár, ezért csak akkor kell megadni, ha a alkalmazás valóban megköveteli.

A mélyhornyú golyóscsapágyak jövőbeli trendjei

A world of csapágys messze nem statikus. Ahogy az iparágak fejlődnek, és nő a nagyobb hatékonyság, fenntarthatóság és intelligens rendszerek iránti igény, úgy nő a mögöttes technológia is. mélyhornyú golyóscsapágyak . A jövője csapágys három fő trend alakítja: előrelépések csapágy materials , az intelligens technológia integrálása és a fenntartható megoldásokra való újbóli összpontosítás.

Fejlődés az anyagok terén

A quest for higher performance has led to the development of new and improved csapágy materials . Miközben króm acél továbbra is az ipari szabvány, a kutatás fokozott fáradtsági szilárdságú és kopásállóságú ötvözetek létrehozására irányul, hogy megfeleljenek a nagyobb sebesség és terhelés követelményeinek, különösen az elektromos járművekben (EV). Továbbá a használata kerámia anyagok mint a szilícium-nitrid, egyre elterjedtebb, különösen nagy sebességnél alkalmazások mint az elektromos járművek hajtásláncai és turbófeltöltői. Ezek az anyagok könnyebbek, merevebbek, és magasabb hőmérsékleten kevesebbel is működnek kenés jelentős teljesítményelőnyt kínálva. A kutatók a fejlett bevonatok, például a Diamond-Like Carbon (DLC) használatát is vizsgálják, hogy javítsák a szabványos acél tartósságát és csökkentsék a súrlódást. csapágys .

Intelligens csapágyak érzékelőkkel

Az egyik legizgalmasabb trend az érzékelők és az elektronika közvetlen integrálása csapágys , ami a „smart csapágys ." Ezeket csapágys nem csak passzív mechanikai alkatrészek; aktív adatgyűjtő eszközök. A beágyazott érzékelők valós időben monitorozhatják a kulcsfontosságú működési paramétereket, beleértve a hőmérsékletet, rezgést és radiális terhelés . Ezek a valós idejű adatok lehetővé teszik az elmozdulást a hagyományos, időalapútól csapágy maintenance sokkal hatékonyabb és költséghatékonyabb előrejelzéshez karbantartás modell. Az anomáliák és a kopás korai jeleinek észlelésével okos csapágys katasztrófa előtt figyelmeztetheti a kezelőket a lehetséges problémákra csapágy failure történik, maximalizálva a berendezések üzemidejét és minimalizálva a javítási költségeket. Ez a technológia az Ipar 4.0 sarokköve, amely lehetővé teszi a gépek számára, hogy öntudatossá váljanak, és kapcsolódjanak a dolgok internetéhez (IoT).

Fenntartható csapágymegoldások

Ahogy az iparágak világszerte kötelezettséget vállalnak környezeti lábnyomuk csökkentésére, a csapágy az ipar is a fenntarthatóbb gyakorlatok felé halad. A gyártók fejlődnek csapágys életciklusuk során csökkentett környezetterheléssel. Ez magában foglalja az újrahasznosított acél felhasználását és az energiahatékonyabb új gyártási eljárások kifejlesztését. Ezen túlmenően olyan környezetbarát kenőanyagok fejlesztésére törekednek, amelyek biológiailag lebomlanak és alacsonyabb toxicitási profillal rendelkeznek. Új csapágy types úgy tervezték, hogy csökkentsék a súrlódást és az energiafogyasztást, közvetlenül hozzájárulva a nagyobb hatékonysághoz csapágy applications szolgálnak, a szélturbináktól az elektromos járművekig. A körkörös gazdaság koncepciója is egyre nagyobb teret hódít, és egyes gyártók újra kenés és reconditioning services to extend the life of csapágys és minimize waste.

A convergence of material science, digital technology, and sustainability will continue to drive the evolution of mélyhornyú golyóscsapágyak , biztosítva, hogy az elkövetkező évtizedekben a mechanikai innováció középpontjában maradjanak.
